Xamarin.Formsでカスタムダイアログを表示するには?(MessagingCenter利用)

2014年7月9日

Xamarin.Formsで共通のAPIが提供されているダイアログ(=iOSのUIAlertView/AndroidのAlertDialog)以外のプラットフォーム個別のダイアログを表示する方法を解説。その呼び出しにはMessagingCenterが利用できる。

奥山 裕紳(@amay077
  • このエントリーをはてなブックマークに追加

 前回のTipsでは、Xamarin.Formsで、単純なダイアログボックス(DisplayAlertDisplayActionSheet)やインジケーター(IsBusy)を表示する方法を説明した。これら以外のダイアログを表示したい場合は、独自に実装する必要がある。その実装方法を本Tipsで説明する。プログラムは前回のものを拡張するので、まずは前回のTips内容を実装してほしい。

 Xamarin.Formsに用意されているのは、前回説明したDisplayAlertDisplayActionSheetの2つのダイアログのみだ。Androidには、他にもListDialogProgressDialogなど、さまざまなダイアログが存在する。

 これらのダイアログを使用する場合は、プラットフォーム固有の実装をするしかない。Xamarin.Formsからプラットフォーム固有の機能を利用するには?では、DependencyServiceを利用したが、今回はもう1つの解決手段であるMessagingCenterを利用する方法を解説する。

 MessagingCenterは、MVVMパターンで主に使われる「Messenger」と呼ばれるオブザーバーパターンの機能を提供するものだ。ここでの使い方は、固有のプラットフォーム側が「監視者」となり、Xamarin.Forms側からのメッセージを受け取った時にプラットフォーム固有の処理を行う、というものだ。

 MessagingCenterを利用して、カスタムダイアログを表示する例として、プログレスダイアログを表示する処理をiOSとAndroidで実装する。

1. Androidでプログレスダイアログの表示を実装する

 AlertDialogSample.AndroidプロジェクトのMainActivity.csファイルで、メッセージを監視し、通知を受け取ったらProgressDialogを表示する処理を記述する。

C#
……省略……
[Activity(Label = "AlertDialogSample.Android.Android", MainLauncher = true)]
public class MainActivity : AndroidActivity
{
  private const int DIALOG_ID_PROGRESS = 1;

  protected override void OnCreate(Bundle bundle)
  {
    base.OnCreate(bundle);

    Xamarin.Forms.Forms.Init(this, bundle);

    MessagingCenter.Subscribe<MainPage, bool>(this, "progress_dialog", //←1
    (page, isVisible) =>            //←2
    {
      this.RunOnUiThread(() =>      //←3
      {
        if (isVisible)
        {
          this.ShowDialog(DIALOG_ID_PROGRESS);
        }
        else
        {
          this.DismissDialog(DIALOG_ID_PROGRESS);
        }
      });
    });

    SetPage(App.GetMainPage());
  }

  protected override Dialog OnCreateDialog(int id) //←4
  {
    if (id == DIALOG_ID_PROGRESS)
    {
      var dialog = new ProgressDialog(this);
      dialog.SetMessage("Now progress...");
      dialog.SetCanceledOnTouchOutside(false);
      dialog.SetCancelable(false);

      return dialog;
    }
    return base.OnCreateDialog(id);
  }
}
メッセージ通知を受け取ったらProgressDialogを表示するコード(MainActivity.cs)

 メッセージの監視を行うのが1Subscribeメソッドだ。ここでは「MainPageから送信される“progress_dialog”というIDのメッセージ」を監視している。そのメッセージに添付されるデータの型はboolだ。

 2は、メッセージを受信した時の処理を表す。メッセージはUIスレッドから送信されるとは限らないので、3でUIスレッドで処理が実行されるようにし、bool値に応じてShowDialogメソッドまたはDismissDialogメソッドを呼び出す。

 ProgressDialogの表示は、AndroidのActivityライフサイクルにのっとって4OnCreateDialogメソッド内で行う。

2. Xamarin.Forms側でプログレスダイアログを表示する(=メッセージを送信する)

 AlertDialogSampleプロジェクトに戻り、MainPage.csファイルにボタンを1つ追加し、クリックされた時の処理でプログレスダイアログを表示させるためのメッセージ送信を行う。

C#
……省略……
public class MainPage : ContentPage
{
  public MainPage()
  {
    ……省略……

   var buttonProgress = new Button
    {
      Text = "Show ProgressDialog"
    };

    buttonProgress.Clicked += async (sender, e) =>
    {
      MessagingCenter.Send(this, "progress_dialog", true); //←1
      await Task.Delay(3000);
      MessagingCenter.Send(this, "progress_dialog", false);
    };

    this.Content = new StackLayout
    {
      ……省略……
      Children =
      {
        buttonDialog1,
        buttonDialog2,
        buttonIndicator,
        buttonProgress,
      }
    };
  }
}
プログレスダイアログを表示させるためのメッセージ送信を行うコード(MainPage.cs)

 メッセージを送信する処理が1MessagingCenter.Sendメソッドだ。第1引数が送信元のオブジェクトであり、前述のSubscribeメソッドの第1型パラメーターと一致させる必要がある。第2引数はメッセージのID、第3引数がメッセージに添付するデータだ。

 この一連の処理は、「ダイアログを表示する→3秒待つ→ダイアログを非表示にする」となる。

3. Androidで実行する

 ここまでのプログラムをAndroidで実行し、[Show ProgressDialog]ボタンを押すと、次の画面のようになり、3秒後にプログレスダイアログは消える。

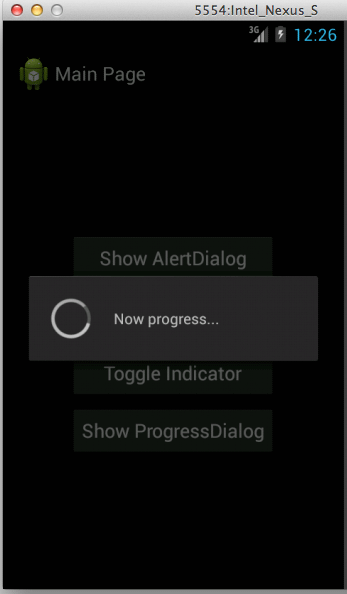

プログレスダイアログの表示結果(Android)
プログレスダイアログの表示結果(Android)

4. iOSでプログレスダイアログの表示を実装する

 次に、iOS側にもプログレスダイアログの表示を実装する。CocoaTouchには、AndroidのようなProgressDialogは存在しないので、Objective-C言語によるライブラリSVProgressHUDをXamarin.iOSで使用できるようにしたBTProgressHUDを使用する。

5. BTProgressHUDをプロジェクトに組み込む

 次の画面に示すように、AlertDialogSample.iOSプロジェクトの[Components]フォルダーの右クリックメニューから[Get More Components]を選択し、それにより表示される[Xamarin Components]画面から「BTProgress」と検索して表示される「BTPogressHUD」を選択する。

BTPogressHUDの設定(1)

 表示される画面で[Add to App]ボタンを押すと、プロジェクトに追加される(次の画面)。

BTPogressHUDの設定(2)

6. iOSでプログレスダイアログの表示を実装する

 AppDeletagate.csファイルで、Androidと同様にメッセージを監視し、BTProgressHUDを使用してプログレスを表示する処理を記述する。

C#
……省略……
[Register("AppDelegate")]
public partial class AppDelegate : UIApplicationDelegate
{
  UIWindow window;

  public override bool FinishedLaunching(UIApplication app, NSDictionary options)
  {
    Forms.Init();

    MessagingCenter.Subscribe<MainPage, bool>(this, "progress_dialog", //←1
    (page, isVisible) =>
    {
      this.InvokeOnMainThread(() =>
      {
        if (isVisible)
        {
          BTProgressHUD.Show("Now progress...", -1, ProgressHUD.MaskType.Black);
        }
        else
        {
          BTProgressHUD.Dismiss();
        }
      });
    });

    window = new UIWindow(UIScreen.MainScreen.Bounds);

    window.RootViewController = App.GetMainPage().CreateViewController();
    window.MakeKeyAndVisible();

    return true;
  }
}
メッセージ通知を受け取ったら、BTProgressHUDを使用してプログレスを表示するコード(AppDeletagate.cs)

 1が追記した処理であるが、ほぼ説明は必要ないだろう。iOSではUIスレッドでの実行をInvokeOnMainThreadメソッドに指定したデリゲートのメソッド内で行うことと、ProgressDialogに代わりBTProgressHUDを使用している箇所がAndroidと異なるだけだ。

7. iOSで実行する

 ここまでのプログラムをiOSで実行し、[Show ProgressDialog]ボタンを押すと、次の画面のようになり、3秒後にプログレスダイアログは消える。

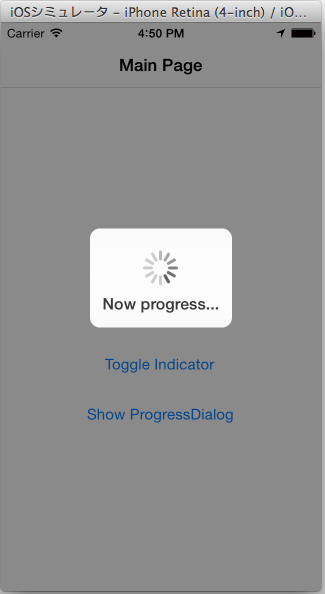

プログレスダイアログの表示結果(iOS)
プログレスダイアログの表示結果(iOS)

まとめ

 Xamarin.Formsで、標準提供のダイアログボックス以外を使うには、プラットフォーム固有の実装を行う必要があり、その呼び出しにはMessagingCenterが利用できる。

 MessagingCenterは簡単に使用できるが、プラットフォーム側と頻繁にデータの受け渡しをするような機能には、「Tips:Xamarin.Formsからプラットフォーム固有の機能を利用するには?」で解説したDependencyServiceを使うべきだろう。

 MessagingCenterの公式な解説はXamarin DevelopersのXamarin.Forms(英語)を参照されたい。
